很多人都知道环氧地坪却不认识密封固化剂地坪，因为环氧地坪被广泛应用到工厂车间、仓库、地下停车场等区域。但是它较差的耐磨性是其最大的致命弱点，有些环氧地坪由于多种因素影响，施工后不到一年就陆续出现起壳、脱落现象。
出现这种情况无疑是最让人头疼的，如果重新再做环氧地坪，再遇见这种情况岂不是更难受。不重新做吧，旧的地坪又达不到使用要求，可以说这是进退两难的事情。
对于这种既想提高耐磨耐压性能，又想提高地坪使用寿命的情况，我们可以根据环氧地坪破损的情况，结合密封固化剂产品的特点，为这些旧的环氧地坪提供一套改造密封固化剂地坪的施工方法。

原始环氧地坪涂层的去除
使用高性能的研磨机，采用水磨的方式去除表面的破旧的环氧涂层，建议使用120#金属磨片。水磨方式可以通过水的降温作用，避免研磨过程中产生环氧涂层焦化现象。
地坪基面处理
去除环氧涂层后，地面可能还会出现一些特殊情况。这时我们还要继续研磨地面，需要依次采用50#、150#、300#的金刚石树脂磨片进行研磨，同样还是采用水磨的方式。研磨完成后，必须用清水彻底清洗地面并用吸水机吸除研磨产生的水浆。
第一次喷洒密封固化剂，并研磨
经过研磨后我们需要等待一段时间，地面彻底干燥后开始喷洒第一遍密封固化剂，了达到一定的渗透效果，此次固化剂湿润时间需要在1小时左右。等待固化剂充分渗入到地面细孔4个小时后（可根据实际情况适当延长此时间），采用500#的树脂磨片进行第一次简单水磨式研磨，并使用吸水器清理掉表面水浆。

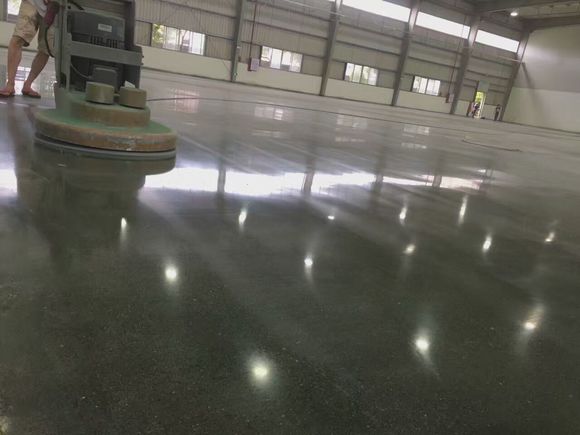

第二次喷洒密封固化剂，并精磨抛光
同样我们需要等待地面彻底干燥后，再次均匀喷洒密封固化剂，如果有个别区域提前干燥时，我们可以使用刮子把湿润地区固化剂均匀涂刮过去。

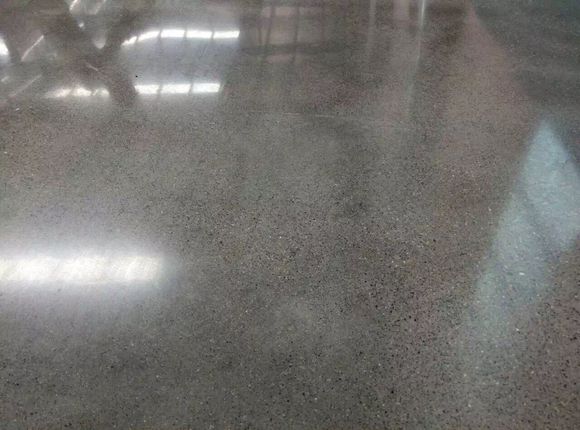

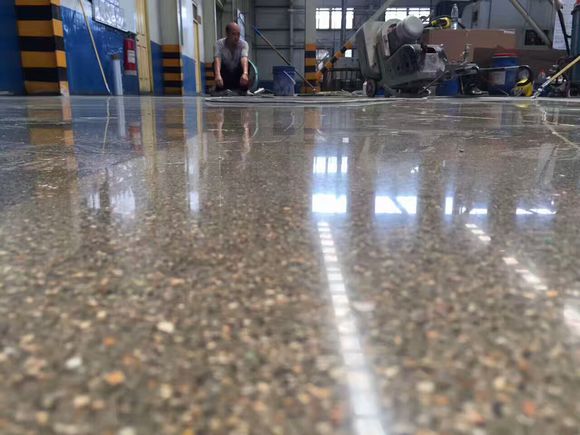

这样经过一番改造，破旧的环氧地坪已换成耐磨耐压的密封固化剂地坪。改造后密封固化剂充分渗入到混凝土表层，提高了地坪的硬度，彻底解决了环氧地坪受腐蚀老化、不耐磨耐压等问题。旧环氧地坪改造你还在等什么？密封固化剂地坪是你最佳的选择。

北京路博安承接各种地坪工程，有丰富的施工经验，优质的服务团队。地坪中的相关问题都可以咨询我们。期待与您的合作。

路博安服务热线：4008-555-687   施工热线：13911494198  13520924683
